5 格子との結合 ― スピンだけでは足りない
スピン状態が変わると、結晶の形も変わる。
磁場で結晶を伸び縮みさせて、スピンと格子の結びつきを直接測れないか。
そして――一つの観測に合う模型は、別の観測まで説明できるのか。
1 スピン状態は格子を動かす
前章で、磁化率だけでは HS か IS かを決められないことを見た。そこで視点を変える。LaCoO₃ のスピン状態変化は、磁性だけの問題ではない。結晶の形（格子）にも現れるはずだ。
理由はこうだ。LS では電子はすべて下の t₂g に詰まり、酸素のほうへ伸びた e_g は空である。ところが磁性状態（IS・HS）では e_g に電子が入る。e_g は酸素へ向かって伸びた軌道だから、そこに電子が入ると Co と酸素の反発が増え、Co-O 結合がわずかに伸びる。つまり、磁性状態の Co は LS の Co より八面体の体積が大きい。
すると次の因果がつながる。
\[ \text{スピン状態変化} \;\to\; \text{Co-O 結合長・八面体体積の変化} \;\to\; \text{格子のひずみ} \;\to\; \text{磁化・磁歪・熱膨張に現れる} \tag{1}\]
ここで 磁歪（じわい, magnetostriction） とは、磁場をかけたときに結晶が伸び縮みする現象である。磁場をかけると磁性状態の割合が増え、式 1 に従って格子が膨らむ。だから磁歪を測れば、スピン状態の変化を「結晶の形」という別の窓から覗ける。
磁性状態（IS・HS）は e_g に電子が入るぶん八面体の体積が大きい。磁場で磁性状態の割合を増やせば結晶は膨らむ。磁歪は、スピン状態変化を格子のひずみとして直接捉える窓である。
2 著者の磁歪測定を読む
著者ら（佐藤ら、2008 年）は、LaCoO₃ の磁歪を最大 35 T のパルス磁場で測定した。弱い磁場では、磁歪は磁場の二乗に比例する（\(B_0 \approx 25\,\mathrm{T}\) 以下）。理由は対称性にある。磁場の向きを反転しても結晶の伸び縮みは変わらないはずなので、磁歪は \(H\) の偶数乗でしか効けない。だから最低次は \(H^2\) になる（磁化のほうは \(H\) に一次で応答する）。物理的には、磁場で磁性状態の割合がわずかに増える効果が、体積変化には二次で効く、と読める。
次の図は、体積磁歪 \(\omega\)（結晶全体の体積変化の割合）の温度依存性である。

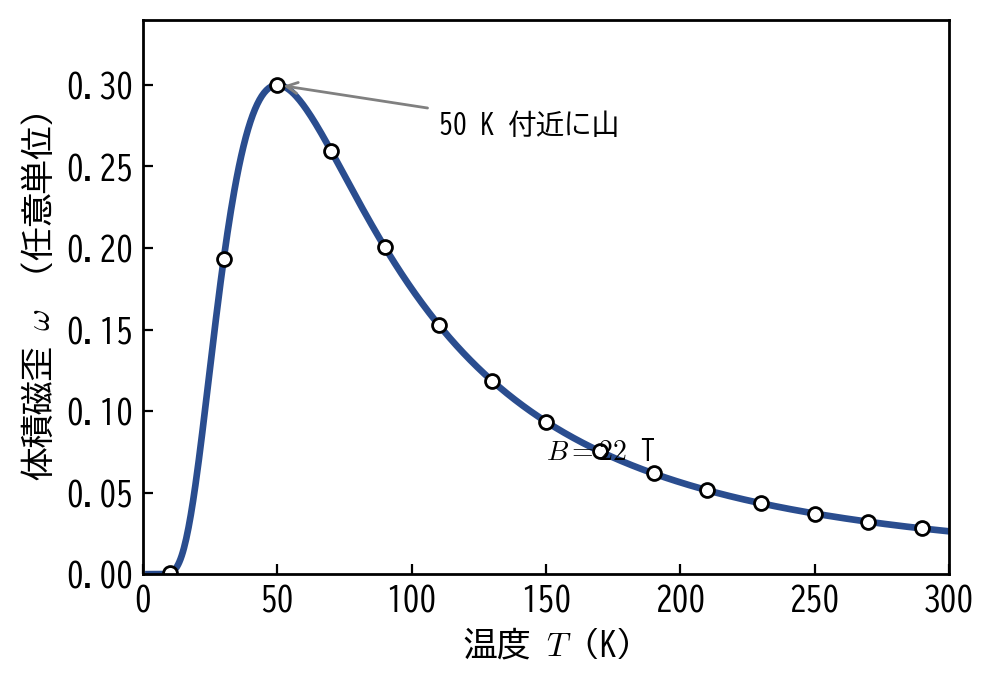

図 1 を読むと、二つのことがわかる。第一に、磁歪 \(\omega\) は 50 K 付近で山をつくる。これは、磁場で励起される磁性状態の割合が温度とともに変わるためで、式 1 の描像と整合する。第二に、白丸（測定値）は、\(g = 3.35\)、\(\Delta \approx 140\,\mathrm{K}\) という、第4章で出てきた ESR 由来の励起状態のパラメータを使った計算（曲線）でほぼ完全に再現できる。
スピンと格子が結びついているという描像は、ここで定量的な裏づけを得た。磁歪は、磁化率では曖昧だったスピン状態変化を、結晶の形として捉えることに成功したのである。
3 同じ模型が磁化を外す
ところが、ここからが本章の核心である。磁歪をみごとに再現したその同じ模型・同じパラメータ（\(g=3.35\), \(\Delta=140\,\mathrm{K}\)）で磁化を計算すると、実測の 2〜3 倍も大きくなってしまう。 磁歪は当たるのに、磁化は外れるのだ。
なぜか。大きな g 因子（\(g=3.35\)）は、磁歪を説明するには都合がよいが、磁化はおおむね \(g\) に比例して大きくなるので、同じ \(g\) を使うと磁化を過大評価してしまう。第4章で触れた「大きな g をそのまま磁化率に使うと大きくなりすぎる」という困難が、ここで具体的な数字として現れている。
著者らはさらに、弾性エネルギーを格子体積だけの関数で表す素朴な模型では、LaCoO₃ の磁気弾性現象を十分には記述できない、と結論した。スピン・格子・軌道が複雑に絡んだこの物質を、「体積」という一つの量だけで捉えるのは無理があったのである。
\(B_0 \approx 25\,\mathrm{T}\) を超える領域は別物
磁歪が磁場の二乗に比例するのは \(B_0 \approx 25\,\mathrm{T}\) 以下の話である。これを超える高磁場では、磁歪が大きなヒステリシスを伴って急増する。これはスピン状態の単純な増加ではなく、結晶内の双晶ドメイン構造の変化によるもので、本章の主筋とは別の現象である。混同しないこと。
4 一つに合う模型が、全部に合うとは限らない
この章でもっとも大事なのは、物理の結果そのものより、そこから引き出せる方法論の教訓である。
著者らは、ESR・超音波測定と整合する一組のパラメータで磁歪をみごとに再現しながら、まったく同じ模型が磁化を 2〜3 倍も外すことを、隠さず正直に示した。そして、その食い違いの原因を「弾性エネルギーを体積だけで表した」という模型の構造的な限界に帰した。
ここから学ぶべきことは明確だ。
ある一つの観測量（磁歪）に合う模型が、別の観測量（磁化）まで説明する保証はない。模型が一部の事実に合うことは、その模型が正しいことを意味しない。食い違いを隠さず限界として明記することが、誠実な模型構築である。
LaCoO₃ は、スピン（電子）だけの問題ではなかった。CoO₆ 八面体の大きさ、ゆがみ、ドメイン構造、軌道状態が絡み合っている。一枚の実験に合う模型をもって「解決した」と言えないこと――それを、この物質はくり返し教える。
5 小課題
小課題 5-1：因果の鎖をたどる
「磁場をかけると LaCoO₃ の結晶が膨らむ」のはなぜか。式 1 の各段階（スピン状態 → 体積 → 格子 → 観測）を、e_g 軌道に電子が入ることと結びつけて説明せよ。
解答例を見る
磁場をかけると、磁性状態（IS・HS）の割合が増える。磁性状態では、酸素のほうへ伸びた e_g 軌道に電子が入るため、Co と酸素の反発が増えて Co-O 結合が伸び、八面体の体積が大きくなる。個々の八面体の膨張が結晶全体に積み重なり、格子がひずんで体積が増える。これが体積磁歪 \(\omega\) として観測される。
:::
小課題 5-2：方法論を述べる
「磁歪は説明できるが磁化は説明できない」という本章の事実から、模型と実験の関係についてどんな教訓を引き出せるか。3〜4 文で述べよ。
解答例を見る
模型がある一つの観測量（磁歪）をよく再現しても、それは模型が正しいことの十分な証拠にはならない。同じ模型・同じパラメータで別の観測量（磁化）を計算すると 2〜3 倍も外れることがあり、一つの成功は全体の正しさを保証しない。複数の独立な観測量で同時に検証して初めて、模型の妥当性を語れる。そして食い違いが出たときは、それを隠さず模型の限界として明示することが、誠実な科学の態度である。
:::
6 歴史的位置づけと次への問い
磁歪は、スピンと格子の結びつきを定量的に示した。だが同時に、\(g = 3.35\) という大きな g 因子をめぐって、磁歪と磁化のあいだに食い違いを残した。この大きな g 因子を持つ励起状態は、本当に存在するのか。存在するなら、それを直接見る方法はないか。
もし励起状態が、磁場のエネルギーで基底状態と入れ替わるほど近いなら、十分に強い磁場をかければ、その入れ替わり（レベル交差）を直接起こせるはずだ。
次章では、60 テスラという巨大磁場を使って、このレベル交差を直接たたき起こす。\(g = 3.35\) と励起エネルギー \(\Delta\) が、計算と実験のなかで一つに結ばれる、本書のクライマックスである。
